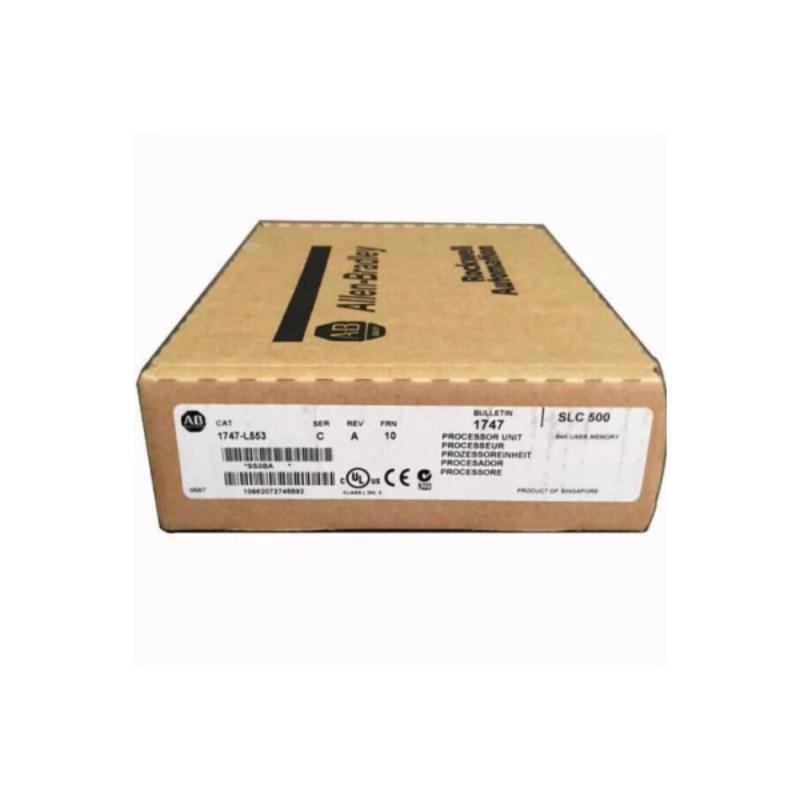

โมดูล Allen-Bradley 1747-L553

โมดูลประมวลผล CPU Allen-Bradley 1747-L553 เป็นโมดูลระดับสูงสุดสำหรับระบบโมดูลาร์ SLC 500 ออกแบบมาเพื่อการใช้งานควบคุมอุตสาหกรรมขนาดใหญ่ที่ต้องการหน่วยความจำสูงสุด การเชื่อมต่ออีเธอร์เน็ต และการสื่อสารที่เสถียร ประกอบด้วย RAM ขนาด 64KB ที่มีแบตเตอรี่สำรอง (60K สำหรับโปรแกรม/4K สำหรับข้อมูล) พร้อมการสำรองข้อมูล Flash EEPROM พอร์ตอีเธอร์เน็ต 10/100 Base-T และ RS-232 ในตัว และ I/O ที่ปรับขนาดได้ (สูงสุด 4096 จุด I/O ดิจิทัล 480 จุด I/O อนาล็อก) เพื่อให้การควบคุมแบบเรียลไทม์ที่เชื่อถือได้ในการผลิต การจัดการวัสดุ และระบบอัตโนมัติกระบวนการที่ซับซ้อน แม้ว่า Rockwell Automation จะยกเลิกการจำหน่ายแล้ว (ณ วันที่ 31 มีนาคม 2024) แต่ก็ยังคงเป็นโซลูชันที่เชื่อถือได้สำหรับการอัปเกรดระบบเดิม โดยยังคงความเข้ากันได้แบบย้อนหลังอย่างสมบูรณ์และเป็นไปตามมาตรฐานสากล

1. หน่วยความจำ RAM ขนาด 64KB พร้อมแบตเตอรี่สำรอง (60K สำหรับโปรแกรม/4K สำหรับข้อมูล) พร้อมระบบสำรองข้อมูล Flash EEPROM เพื่อการเก็บรักษาข้อมูลอย่างปลอดภัย
2. มีพอร์ต Ethernet 10/100 Base-T ในตัว (รองรับ EtherNet/IP, 48 การเชื่อมต่อ, เซิร์ฟเวอร์ HTTP) และพอร์ต RS-232 เพื่อการผสานรวมที่ยืดหยุ่นกับ HMI, SCADA และอุปกรณ์รุ่นเก่า
3. รองรับจุดอินพุต/เอาต์พุตดิจิทัลได้สูงสุด 4096 จุด และจุดอินพุต/เอาต์พุตอะนาล็อกได้สูงสุด 480 จุด เพื่อการออกแบบระบบที่ปรับขนาดได้
4. เวลาสแกนโปรแกรมที่รวดเร็ว (0.9 มิลลิวินาที/กิโลเวิร์ด) และการประมวลผลบิตที่รวดเร็ว (0.37 ไมโครวินาที) เพื่อตรรกะควบคุมที่ตอบสนองได้ดี
5. นาฬิกา/ปฏิทินแบบเรียลไทม์ การตั้งโปรแกรมออนไลน์ และสวิตช์เลือกโหมด (ตั้งโปรแกรม/เรียกใช้งาน/ควบคุมระยะไกล) เพื่อความยืดหยุ่นในการใช้งาน

ตัวอย่างการใช้งาน:

• สายการผลิตอัตโนมัติ: ควบคุมเครื่องประกอบ เครื่องลำเลียง และระบบตรวจสอบคุณภาพด้วยเวลาสแกนที่รวดเร็วและการสื่อสาร DH+ ที่เชื่อถือได้
• การจัดการวัสดุ: บริหารจัดการระบบอัตโนมัติในคลังสินค้า (เครื่องจัดเรียงพาเลท เครื่องคัดแยก และเซ็นเซอร์ตรวจจับสินค้าคงคลัง) ผ่านการผสานรวมอย่างราบรื่นกับอุปกรณ์เดิมผ่านทาง RS-232
• การควบคุมกระบวนการ: รองรับกระบวนการทางเคมี อาหารและเครื่องดื่ม และการบำบัดน้ำขนาดกลาง ด้วย PID และฟังก์ชันทางคณิตศาสตร์ขั้นสูง
• ระบบควบคุมอาคารอัตโนมัติ: ผสานรวมระบบปรับอากาศ ระบบแสงสว่าง และระบบรักษาความปลอดภัย เพื่อการควบคุมอาคารจากส่วนกลาง
• การอัปเกรดระบบเดิม: แทนที่โปรเซสเซอร์ SLC 500 รุ่นเก่าได้อย่างราบรื่น โดยยังคงรักษาพอร์ต I/O และการเขียนโปรแกรมที่มีอยู่เดิม
